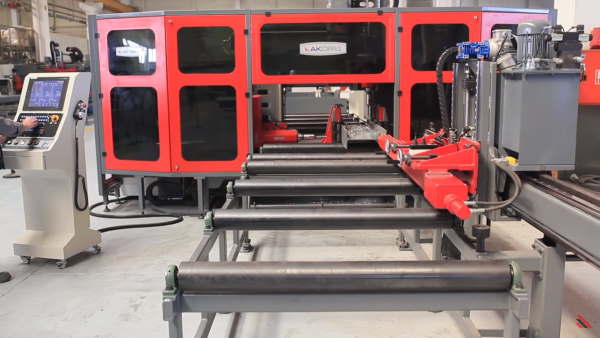

Сверлильный центр 3 ADM ECO представляет собой систему, аналогичную 3 ADM. Единственное отличие — отсутствие дополнительной оси Z. На 3 ADM ECO после окончания одного сверления, необходимо переместить сам профиль на следующую позицию, в отличие от 3ADM — где шпиндели двигаются на протяжении 500 мм, без необходимости продвижения балки.

Перемещение блока маркировки, а также вращения и осевые движения выполняются серводвигателем. Только перемещение зажима и стола зажима осуществляется гидравлически.

Маркировка осуществляется на участке 60 × 150 мм. Высота буквы = 12 мм.

При маркировке нет необходимости перемещать профиль. Поскольку маркерная головка выполняет поворотный и осевой ход. Мощность прессовочной головки регулируется гидравлической настройкой.

Блок маркировки включен в стандартную систему смены инструмента. Он вращается 18 000 об / мин при давлении воздуха 6 бар и выполняет маркировку инструментом с карбидной вставкой на наконечнике. Можно настроить любую желаемую глубину маркировки, а отрегулированная глубина гарантируется с помощью блока маркировки, который имеет смещение +/- 7,5 мм.

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ ТРЕХШПИНДЕЛЬНОЙ СВЕРЛИЛЬНОЙ ЛИНИИ 3ADM:

• Панель управления Mitsubishi
• Сверлильный блок –вертикальный – 1шт
• Сверлильный блок – горизонтальный -2шт
• Диаметр сверления: 10–40 мм
• Скорость вращения шпинделя – бесступенчатая: 50–3000 д/мин
• Мощность привода на ось: 22кВт/140 Нм
• Крутящий момент шпинделя: 280 Нм
• Система перемещения: ШВП/гайки с предварительным натягом
• Автоматическая система смены инструмента: для каждого шпинделя на 4 инструмента
• Стол подачи с подающими каретками, контролируется ЧПУ: 12м
• Система охлаждения инструмента: MQL (масляный туман)
• Нагрузка: 600 кг/м
• Инструмент для нарезания резьбы для всех трех осей (опция): М10-М24 (со специальным набором)
• Ширина балки макс-мин с поддержкой снизу: 1200/1500/1750–200мм
• Высота балки макс-мин: 500/600/600–80 мм
• Отверстие вала для шпиндельной головки: ВТ-40 (с увеличенным отверстием для охлаждения)
• Движение заготовки: сервомотор + планетарный редуктор
• Автоматическое измерение поперечного сечения: СТАНДАРТ
• Интегрированное управление с ленточной пилой: ОПЦИОНАЛЬНО
• Вес: 13000 кг
• Размеры машины: 2400х7000х3200мм
• Маркировка барабанного типа: ОПЦИОНАЛЬНО
• Инструмент скрайбер: с каждой стороны
• Конвейер для сбора стружки: СТАНДАРТ
